工藝員使用MES的用例圖
(1) Logon the system：登錄系統用例。取得相關操作權限。
(2) Production task manage：車間生產任務管理用例。錄入批次產品需求信息。
(3) Dispatching task：任務調度用例。為各班組（生產線）調配生產任務。
(4) Query production task：查看各班組（生產線）生產信息用例。
(5) Performance Analysis：績效分析用例。提供實際制造情形、歷史數據和預期狀況三者比較的實時報告。
(6) Query materiel info：查看物料信息用例。
(7) View information：查看通知用例。查看公司通知，生產任務及指標等。
(8) View production schedule：查看生產排程用例。查看各生產線、班組的生產任務安排。
(9) View report forms：查看生產報表用例。
MES系統的參與者很多，所能畫出的用例圖也很多，在此不一一給出。
活動圖是UML用于對系統的動態行為建模的另一種常用工具，它描述活動的順序，展現從一個活動到另一個活動的控制流?；顒?dòng)圖看起來和流程圖沒什么兩樣，但兩者是有區別的。具體如下。
(1) 活動圖描述的是對象活動的順序關系所遵循的規律，它著重表現的是系統的行為，而流程圖著重描述處理過程，其主要控制結構是順序、分支和循環。
(2) 活動圖能夠表示并發活動的情形，而流程圖不能。
(3) 活動圖是面向對象的，而流程圖是面向過程的。
利用UML活動圖對工作流建模遵循如下步驟：
(1) 識別要對工作流描述的類或對象。找出負責工作流實現的業務對象。
(2) 確定工作流的初始狀態和終止狀態，明確工作流的邊界。對動作狀態或活動狀態建模。找出隨時間發生的動作和活動，將它們表示為動作狀態或活動狀態。
(3) 對動作流進行建模?？梢允紫忍幚眄樞騽?dòng)作，接著處理分支與合并等條件行為，然后處理分叉與匯合等并發行為。
(4)對對象流進行建模。找出與工作流相關的重要對象，并將其連接到相應的動作狀態和活動狀態。
(5)對建立的模型進行精化和細化

三、研究?jì)热?

1.摘要
針對當前MES系統軟件開發中存在的問題，結合送電所生產管理系統的特點，提出應用UML建 模技術設計開發的系統解決方案。介紹和分析了面向對象的UML建模技術，并從軟件開發過程的角度重 點探討了UML建模技術在需求分析和結構設計階段中的應用，提出了解決管理系統軟件開發問題的新思路。UML技術作為先進的軟件工程學方法，對于電力系統軟件開發具有較強的實用價值。

2.UML建模技術的應用

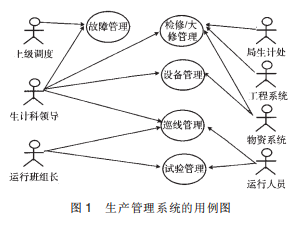

UML適用于系統開發過程中從需求規格描述 到系統完成后對系統進行測試的不同階段?？梢暬?建模則是將模型中的信息用標準的圖形元素直觀地 顯示。下面通過開發中的實例具體說明UML建模技 術的應用過程。
