一、基本知識

摘要：統一建模語言（UML）是面向對象建模的標準語言，在軟件工程中發揮著重要作用。結合某具體車間MES系統實施建模過程，描述了UML在MES系統中的建模方法，論述了利用UML開發MES系統的重要性。對MES系統中用例圖的和活動圖的建模過程做了詳細的分析。
關鍵詞：統一建模語言 制造執行系統 建模方法
The method of Manufacturing Execution System Modeling Based On UML，
Abstract：UML is the standard modeling language of Object-Oriented Analysis and Design with Applications. The article analyzes the advantage of UML to MES system.

標題：應用UML建模技術設計開發送電所生產管理系統
關鍵詞：mes系統;對象建模；建模語言；三層結構；生產管理系統

UML基礎：

統一建模語言(Unified Modeling Language，UML)可以為面向對象系統的產品進行說明、可視化和編制文檔，是一種非專利的第三代建模和規約語言。UML是面向對象設計的建模工具，獨立于任何具體程序設計語言。UML的本質是為了更好地交流。

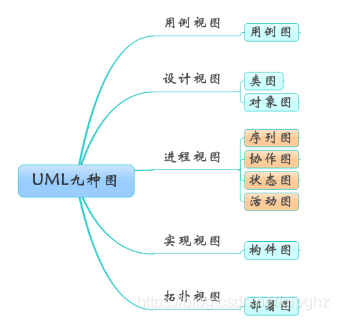

UML圖分為用例視圖、設計視圖、進程視圖、實現視圖和拓撲視圖。也可以分為靜態視圖和動態視圖。靜態視圖分為：用例圖，類圖，對象圖，包圖，構件圖，部署圖。動態視圖分為：狀態圖，活動圖，協作圖，序列圖。

mes系統用例圖主要回答了兩個問題：1、是誰用軟件。2、軟件的功能。從用戶的角度描述了系統的功能，并指出各個功能的執行者，強調用戶的使用者，系統為執行者完成哪些功能。
類圖描述類的內部結構和類與類之間的關系，是一種靜態結構圖。 在類圖中，有以下幾種關系: 泛化（Generalization）, 實現（Realization），關聯（Association)，聚合（Aggregation），組合(Composition)，依賴(Dependency)。
各種關系的強弱順序： 泛化 = 實現 > 組合 > 聚合 > 關聯 > 依賴。
對象圖（object diagram）描述的是參與交互的各個對象在交互過程中某一時刻的狀態。它是系統在某一個特定時間點上的靜態結構，是類圖的實例和快照，常用于表示復雜類圖的實例。對象圖實質上是具有關聯關系的類圖的實例。

二、基于UML的MES建模的方法

基于UML的MES建模的方法MES是一種復雜的制造業信息系統，下面以某具體車間實施MES的案例作為本文的背景進行研究，描述基于UML的MES建模方法和過程。
4.1 MES系統的功能需求
系統建模前首先要明確需求。通過分析，該車間MES系統的功能需求主要包括以下幾個方面。
(1)物料流程管理。管理各種生產物料資源，使其在開始工作之前備齊，記錄和管理物料的分配與交接過程。
(2)分派生產單位。依據工作單、順序、批量、批次及任務令來管理生產單位的流程，根據工廠內所發生的事件及時指示所需進行的作業，且能彈性的更改已定的排程。
(3)過程管理。能獲得處理中產品及參數的數據，監控生產并自動修正或提供決策支持給操作人員。
(4)條碼管理。管理條形碼的使用，并監測條形碼的正確粘貼及其相關的產品裝箱與庫存產品條形碼管理。保證每批次產品的條形碼序列不重號、不漏號、不錯號。
(5)庫存管理。提供成品批號登記、入庫管理和數據上報公司等功能。
(6）績效分析。提供實際制造情形、歷史數據和預期狀況三者比較的實時報告，包括資源利用率、產品合格率、資源耗費等數據。

4.2系統的UML基本模型
使用UML進行系統建模，即采用面向對象的方法來分析系統，然后用可視化的模型將該系統用直觀的圖形顯示出來。一般首先構建系統的用例圖。
用例圖是作為參與者的外部用戶所能觀察到的系統功能的模型圖，是系統角色與系統的一次典型交互的描述，代表系統提供的目標功能，這在需求分析階段有很重要的作用，整個開發過程也都是圍繞需求階段的用例進行的。
創(chuàng )建用例圖之前首先需要確定參與者。作為制造執行系統，首先有工藝員參與，工藝員可以登錄系統錄入生產任務，新建生產任務后能進一步為各個班組（生產線）進行任務調度分配。還可以查看生產進度，物料庫存等。工藝員請求服務的用例圖包含如下用例，如圖2所示。
